Comment contrôler un relais (solénoïde) de démarreur

Un relais c'est quoi ? Ça sert a quoi ?

Un relais est un composant qui à la même fonction qu'un interrupteur mais au lieu d'être activé manuellement comme le serait un bouton sur le quel on appuis dessus, il est commander par un courant électrique, c'est pour cela que l'on parle de circuit de puissance et circuit de commande.

Le circuit de commande et composé d'un interrupteur (bouton, contacteur a clé,...) et de fils de faible section et d'une alimentation.
Le circuit de puissance et composé d'une alimentation et de fils de grosse section.


Contrôle du relais

Vous aurez besoin d'un multimètre, de fils électrique et de lunette de protection.

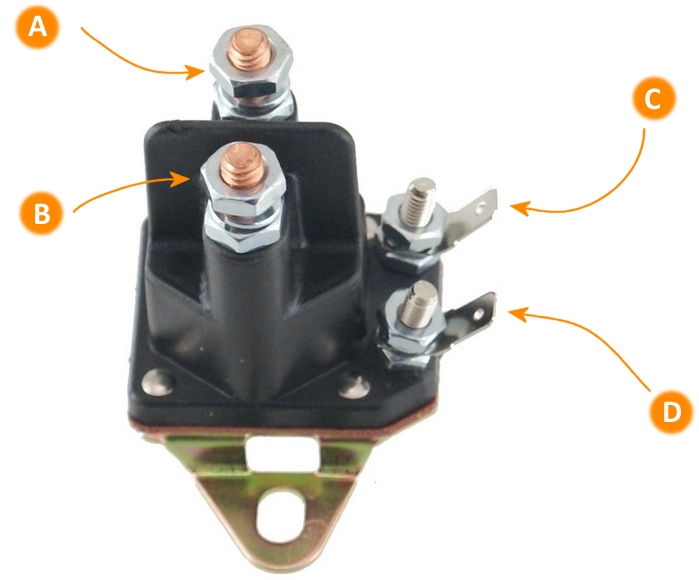

1) Débrancher tous les fils du relais (penser à faire un schéma ou prendre une photo avant le démontage)

2) Relier la borne (C) à la masse de la machine (idem bornes négative de la batterie)

3) Brancher le multimètre sur les bornes (A) et (B) et régler l'appareil sur ohmmètre ou testeur de continuité,
le multimètre doit indique que le courant ne passe pas (circuit ouvert)

4) Relier la borne (D) à la borne positive de la batterie (le relais doit produire un bruit, un clac)

Le multimètre doit indiquer que le courant passe (circuit fermé)

Si c'est le cas, le relais est opérationnel sinon, il est HS

test relais
