Une batterie : à quoi ça sert ?
La batterie de démarrage sert à alimenter le démarreur afin d’entraîner le moteur thermique jusqu’à son démarrage.
Une fois le moteur en marche, le circuit de charge recharge la batterie afin de maintenir une tension correcte. Sur une tondeuse autoportée, le circuit de charge est généralement composé : d’une bobine de charge d’une diode de redressement d’un régulateur de charge

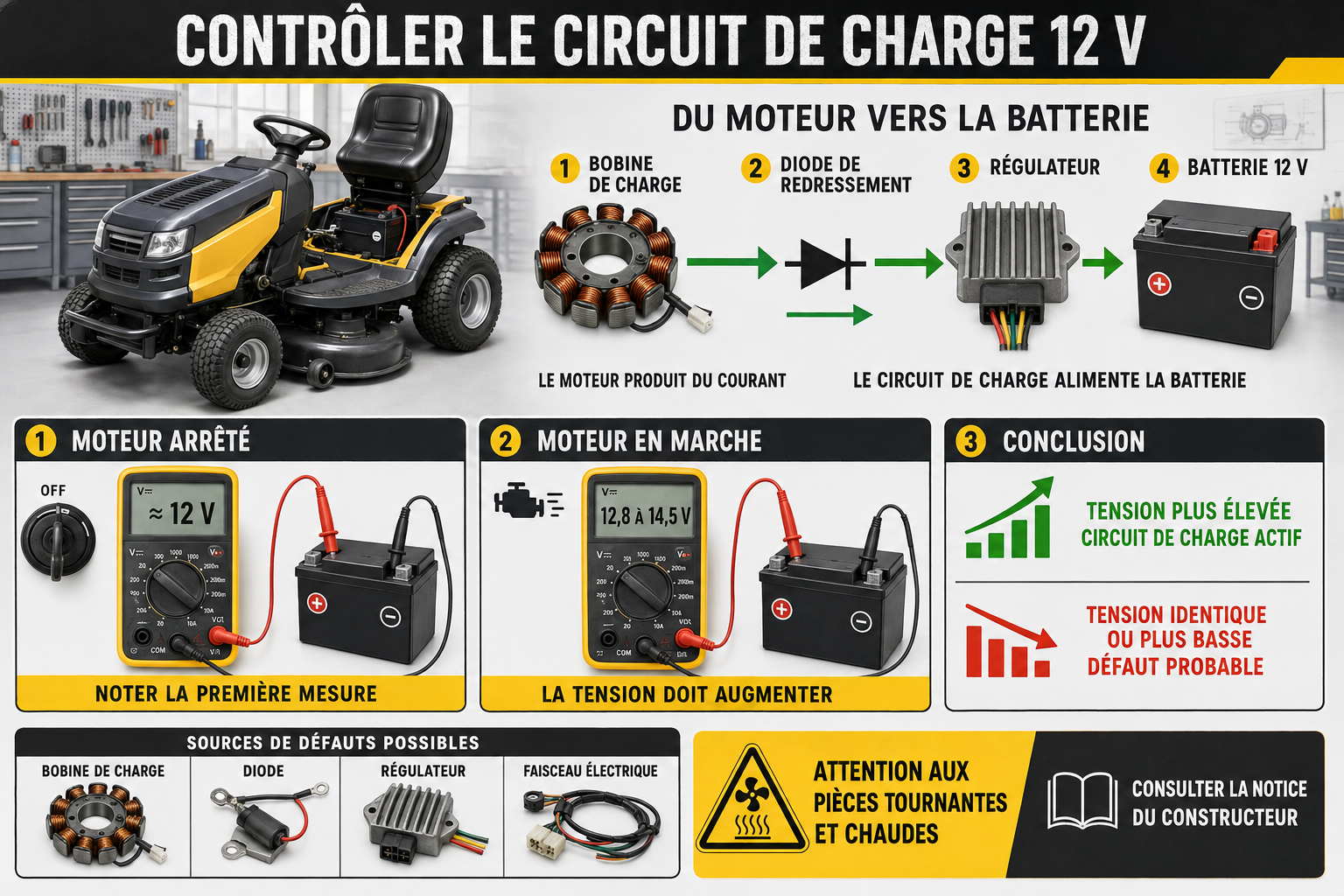

Contrôle du circuit de charge (12V)
Matériel nécessaire : un multimètre
Procédure de contrôle
1. Contrôle moteur arrêté
Régler le multimètre en position voltmètre continu
Brancher le multimètre sur les deux bornes de la batterie
Résultat La tension doit être d’environ 12 volts.
2. Contrôle moteur en marche
Démarrer le moteur
Reprendre la mesure directement aux bornes de la batterie
Résultat
La tension doit être supérieure à la première mesure.
Idéalement, elle doit se situer entre : 12,8 volts et 14,5 volts
Conclusion
Si la tension augmente moteur en marche, le circuit de charge fonctionne correctement
Si la tension ne monte pas ou baisse, le circuit de charge présente un défaut
Le problème peut provenir : de la bobine de charge du régulateur de la diode de la batterie ou du faisceau électrique
